XY Pad

Le XY Pad est une surface à deux axes : le mouvement horizontal contrôle une valeur (X) et le mouvement vertical en contrôle une autre (Y), en même temps. Il fonctionne en mode MIDI ou OSC.

À quoi il sert

Des gestes expressifs qui déplacent deux paramètres à la fois :

Fréquence de coupure et résonance d’un filtre.
Position dans un effet de spatialisation.
Morphing entre des sons.
Coordonnées pour un logiciel de visuels.

Ajouter un XY Pad

Ouvrez l’Editor.
Dans la palette, choisissez XY Pad dans la section MIDI ou OSC. En MIDI, il reçoit automatiquement deux CC libres consécutifs, un pour chaque axe.
Touchez deux fois le contrôle pour ouvrir l’inspecteur.
Configurez-le et touchez Enregistrer.

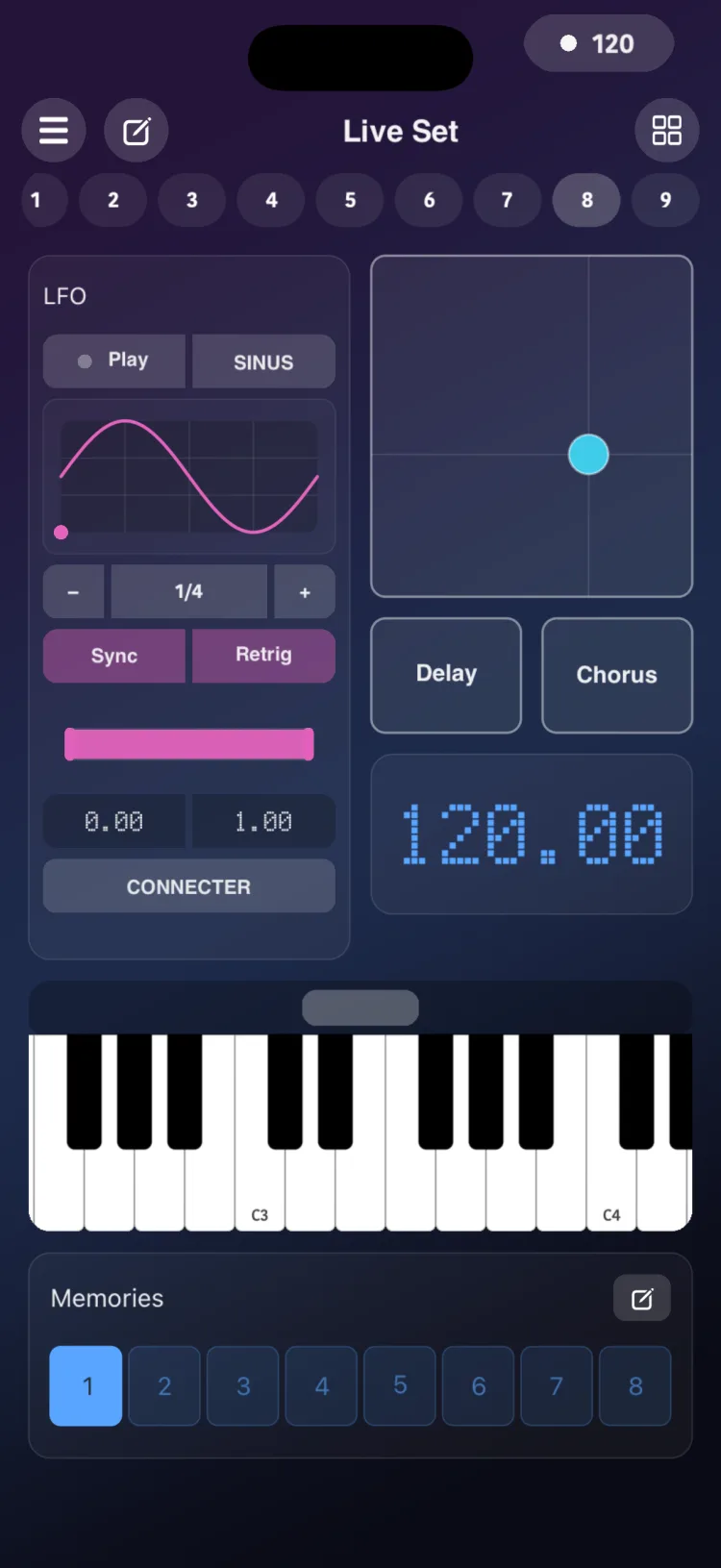

L’utiliser dans Perform

Faites glisser votre doigt sur la surface. La position horizontale envoie la valeur X et la position verticale envoie la valeur Y.

Le XY Pad peut aussi être déplacé par d’autres contrôles : il peut être la cible de macros (chaque axe séparément), d’un State, qui mémorise X et Y, et d’un LFO, par axe.

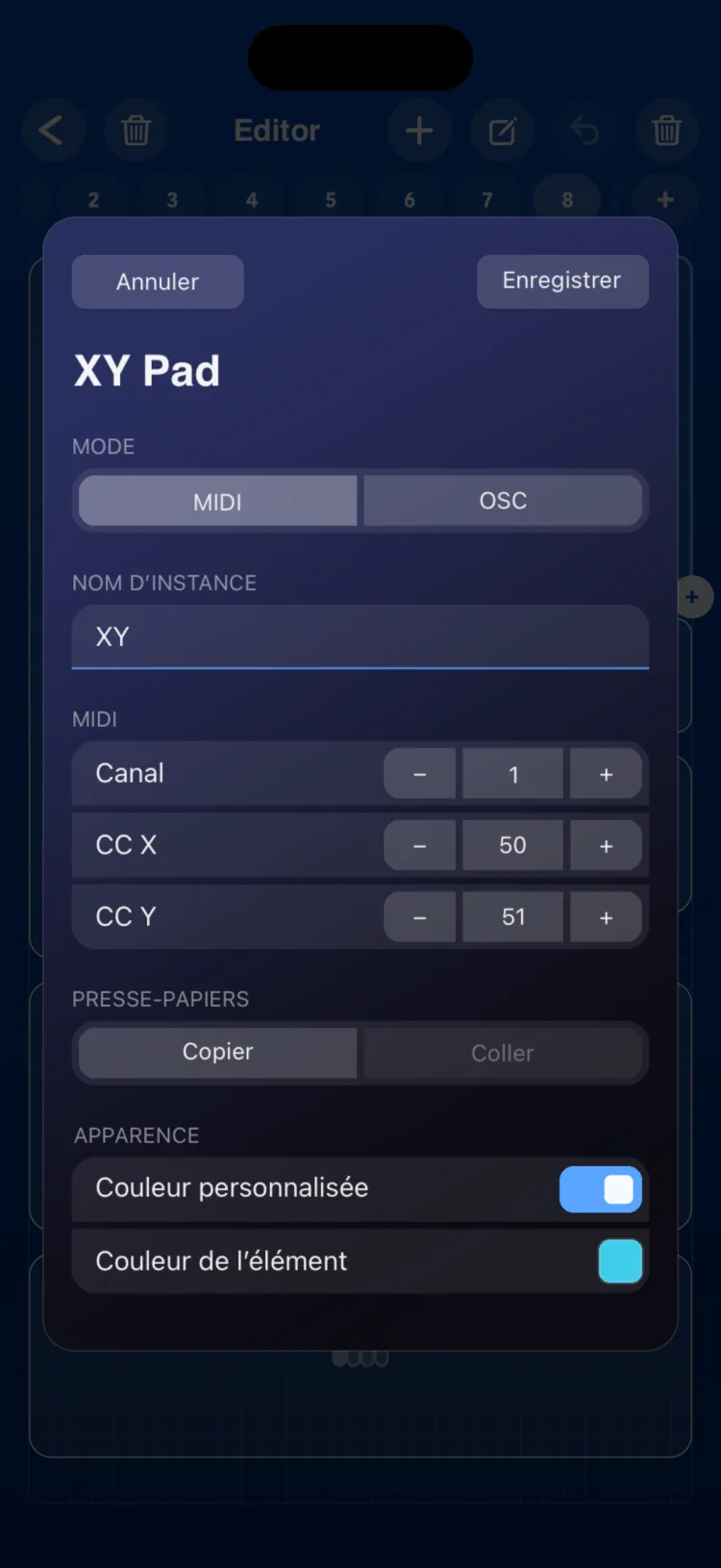

Options de l’inspecteur

Section	Option	Valeurs
MODE	MIDI · OSC
NOM D’INSTANCE	Texte	Jusqu’à 48 caractères
MIDI	Canal	1–16
MIDI	CC X / CC Y	0–127 chacun
OSC	Sortie	L’une des sorties OSC des Réglages
OSC	Routes	Combiné / Séparé
OSC	Chemin X / Chemin Y, Chemin personnalisé
OSC	Type de valeur	INT / FLOAT
OSC	Min / Max	La même plage pour les deux axes ; le minimum doit être inférieur au maximum
OSC	Fréquence d’envoi	30 / 45 / 60 Hz
PRESSE-PAPIERS	Copier / Coller
APPARENCE	Utiliser la couleur globale / Couleur personnalisée

Routes OSC combinées ou séparées

Combiné : un seul message transporte X et Y ensemble, sur Chemin X.
Séparé : un message par axe, chacun sur son propre chemin.

Le format des messages est expliqué dans Connexions MIDI et OSC.

Limites

Il n’a pas de mode Macro.
Le minimum et le maximum OSC sont communs aux deux axes.

Taille dans la grille sur iPhone et iPad

En cellules (largeur × hauteur) :

Appareil	Minimum	À la création	Maximum
iPhone	4×4	6×6	16×16
iPad	2×3	4×5	12×18
