XY Pad

O XY Pad é uma superfície de dois eixos: o movimento horizontal controla um valor (X) e o vertical controla outro (Y), ao mesmo tempo. Ele funciona no modo MIDI ou OSC.

Para que serve

Gestos expressivos que movem dois parâmetros de uma vez:

Cutoff e ressonância de um filtro.
Posição em um efeito espacial.
Transição (morphing) entre sons.
Coordenadas para softwares visuais.

Adicionando um XY Pad

Abra o Editor.
Na paleta, escolha XY Pad na seção MIDI ou OSC. Em MIDI, ele recebe automaticamente dois CCs livres consecutivos, um para cada eixo.
Toque duas vezes no controle para abrir o inspetor.
Configure-o e toque em Salvar.

Usando no Perform

Arraste o dedo pela superfície. A posição horizontal envia o valor X e a posição vertical envia o valor Y.

O XY Pad também pode ser movido por outros controles: ele pode ser alvo de macros (cada eixo separadamente), de um State, que guarda X e Y, e de um LFO, por eixo.

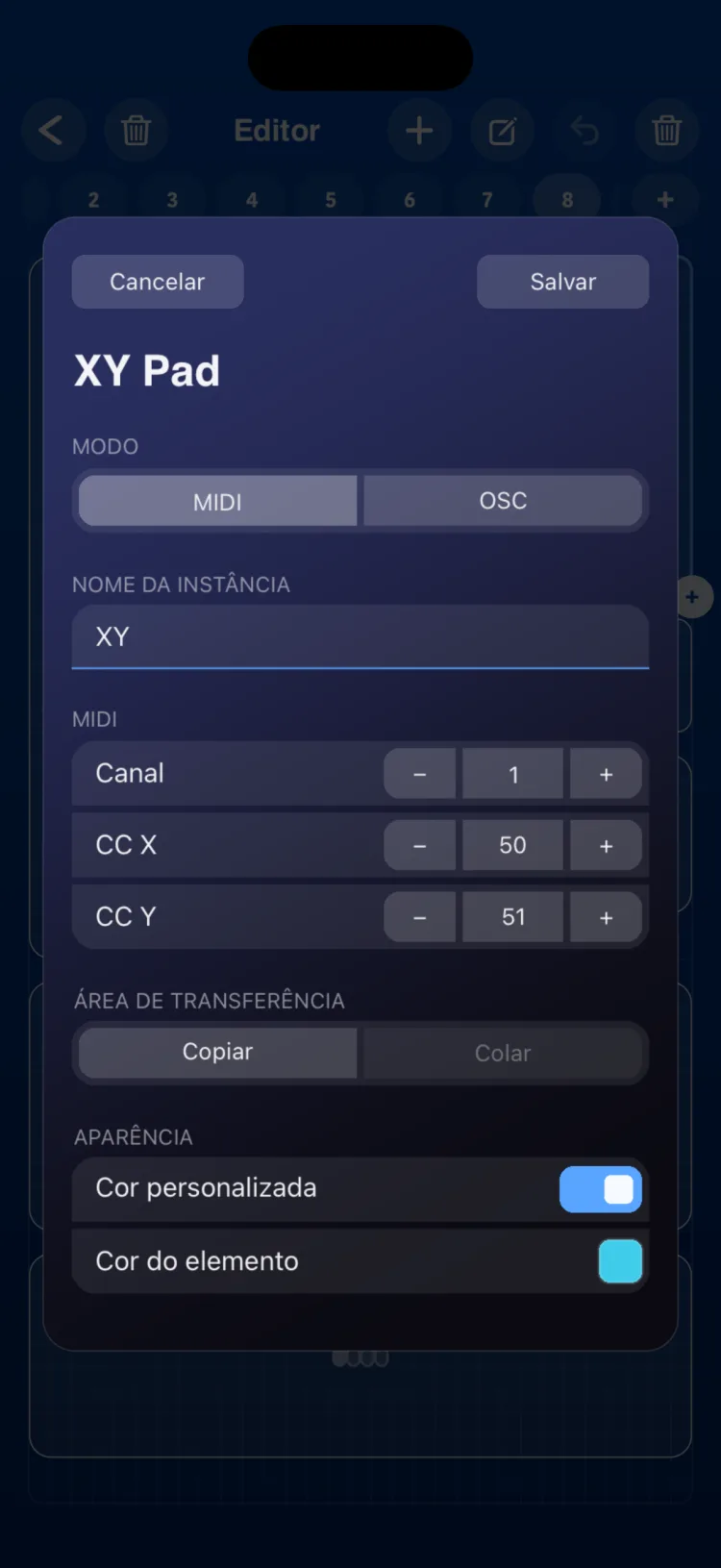

Opções do inspetor

Seção	Opção	Valores
MODO	MIDI · OSC
NOME DA INSTÂNCIA	Texto	Até 48 caracteres
MIDI	Canal	1–16
MIDI	CC X / CC Y	0–127 cada um
OSC	Saída	Uma das saídas OSC nos Ajustes
OSC	Rotas	Combinado / Separado
OSC	Caminho X / Caminho Y, Caminho personalizado
OSC	Tipo de valor	INT / FLOAT
OSC	Mín / Máx	A mesma faixa para os dois eixos; o mínimo deve ser menor que o máximo
OSC	Taxa de envio	30 / 45 / 60 Hz
ÁREA DE TRANSFERÊNCIA	Copiar / Colar
APARÊNCIA	Usar cor global / Cor personalizada

Rotas OSC combinadas ou separadas

Combinado: uma única mensagem leva X e Y juntos, em Caminho X.
Separado: uma mensagem por eixo, cada uma no seu próprio caminho.

O formato das mensagens é explicado em Conexões MIDI e OSC.

Limites

Ele não tem modo Macro.
O mínimo e o máximo OSC são compartilhados pelos dois eixos.

Tamanho na grade no iPhone e no iPad

Em células (largura × altura):

Dispositivo	Mínimo	Ao criar	Máximo
iPhone	4×4	6×6	16×16
iPad	2×3	4×5	12×18
