XY Pad
El XY Pad es una superficie de dos ejes: el movimiento horizontal controla un valor (X) y el vertical controla otro (Y), al mismo tiempo. Funciona en modo MIDI u OSC.
Para qué sirve
Gestos expresivos que mueven dos parámetros a la vez:
- Corte y resonancia de un filtro.
- Posición en un efecto espacial.
- Morphing entre sonidos.
- Coordenadas para software visual.
Agregar un XY Pad
- Abre el Editor.
- En la paleta, elige XY Pad dentro de la sección MIDI u OSC. En MIDI recibe automáticamente dos CC libres consecutivos, uno para cada eje.
- Toca dos veces el control para abrir el inspector.
- Configúralo y toca Guardar.
Usarlo en Perform
Arrastra el dedo sobre la superficie. La posición horizontal envía el valor X y la vertical, el valor Y.
El XY Pad también puede ser movido por otros controles: es destino de macros (cada eje por separado), de un State, que guarda X e Y, y de un LFO, por eje.

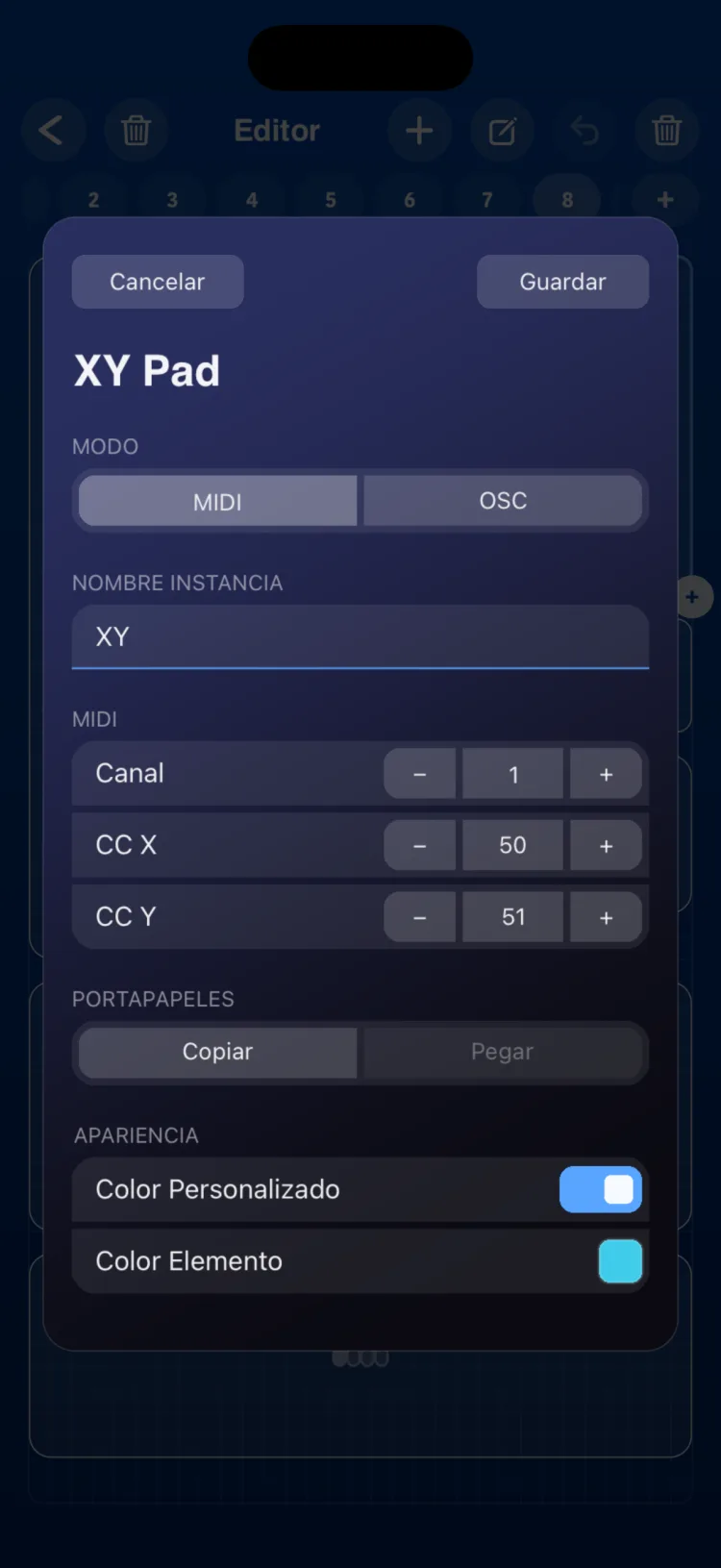

Opciones del inspector
| Sección | Opción | Valores |
|---|---|---|
| MODO | MIDI · OSC | |
| NOMBRE INSTANCIA | Texto | Hasta 48 caracteres |
| MIDI | Canal | 1–16 |
| MIDI | CC X / CC Y | 0–127 cada uno |
| OSC | Salida | Una de las salidas OSC de Ajustes |
| OSC | Rutas | Combinadas / Separadas |
| OSC | Ruta X / Ruta Y, Ruta personalizada | |
| OSC | Tipo de valor | INT / FLOAT |
| OSC | Mínimo / Máximo | El mismo rango para ambos ejes; el mínimo debe ser menor que el máximo |
| OSC | Frecuencia de envío | 30 / 45 / 60 Hz |
| PORTAPAPELES | Copiar / Pegar | |
| APARIENCIA | Usar Color Global / Color Personalizado |
Rutas OSC combinadas o separadas
- Combinadas: se envía un solo mensaje con X e Y juntos, en la Ruta X.
- Separadas: se envía un mensaje por eje, cada uno en su ruta.
El formato de los mensajes se explica en Conexión MIDI y OSC.
Límites
- No tiene modo Macro.
- El mínimo y el máximo OSC son comunes a los dos ejes.
Tamaño en la grilla en iPhone y iPad
En celdas (ancho × alto):
| Dispositivo | Mínimo | Al crearlo | Máximo |
|---|---|---|---|
| iPhone | 4×4 | 6×6 | 16×16 |
| iPad | 2×3 | 4×5 | 12×18 |
