Modes MIDI · MACRO · OSC
Les contrôles continus et le Toggle peuvent fonctionner dans trois modes. Le mode détermine où va ce que vous jouez.
| Mode | Envoie vers | Contrôles concernés |
|---|---|---|
| MIDI | Un appareil ou une app MIDI (canal + CC ou note) | Fader, Fader horizontal, Knob, XY Pad et Toggle. Également le Pad, le Clavier, le Pitch Bend et les moteurs, qui sont uniquement MIDI. |
| MACRO | D’autres contrôles de la même scène | Fader, Fader horizontal, Knob et Toggle. Également State, Macro Play, Macro Tempo, Macro Memories et LFO, qui sont uniquement MACRO. |
| OSC | Une app ou un appareil sur le réseau (IP:port + chemin) | Fader, Fader horizontal, Knob, XY Pad et Toggle. |
L’ordre MIDI · MACRO · OSC est le même dans la palette de l’Editor et dans le sélecteur MODE de chaque inspecteur.
À quoi sert chaque mode
- MIDI : synthés, DAW, boîtes à rythmes et instruments virtuels.
- MACRO : un seul geste qui déplace plusieurs contrôles à la fois, chacun dans sa propre plage. Par exemple, ouvrir un filtre et baisser la reverb avec le même fader.
- OSC : logiciels de vidéo et de visuels, consoles numériques, environnements comme TouchDesigner, Max ou Resolume, ou tout récepteur OSC.
Choisir le mode
- Ajoutez le contrôle depuis la section de la palette souhaitée, ou changez son MODE plus tard dans l’inspecteur.
- Configurez les détails du mode dans l’inspecteur.
- Touchez Enregistrer.
Mode MIDI
| Option | Valeurs |
|---|---|
| Canal | 1–16 |
| CC | 0–127 (Fader, Knob et Toggle) |
| CC X / CC Y | 0–127 chacun (XY Pad) |
| COMPORTEMENT (Fader et Knob) | Pickup : déplace la valeur à partir de sa position actuelle. Saut : amène directement la valeur au point que vous touchez. |
Les faders et les knobs envoient des CC 7 bits (0–127).

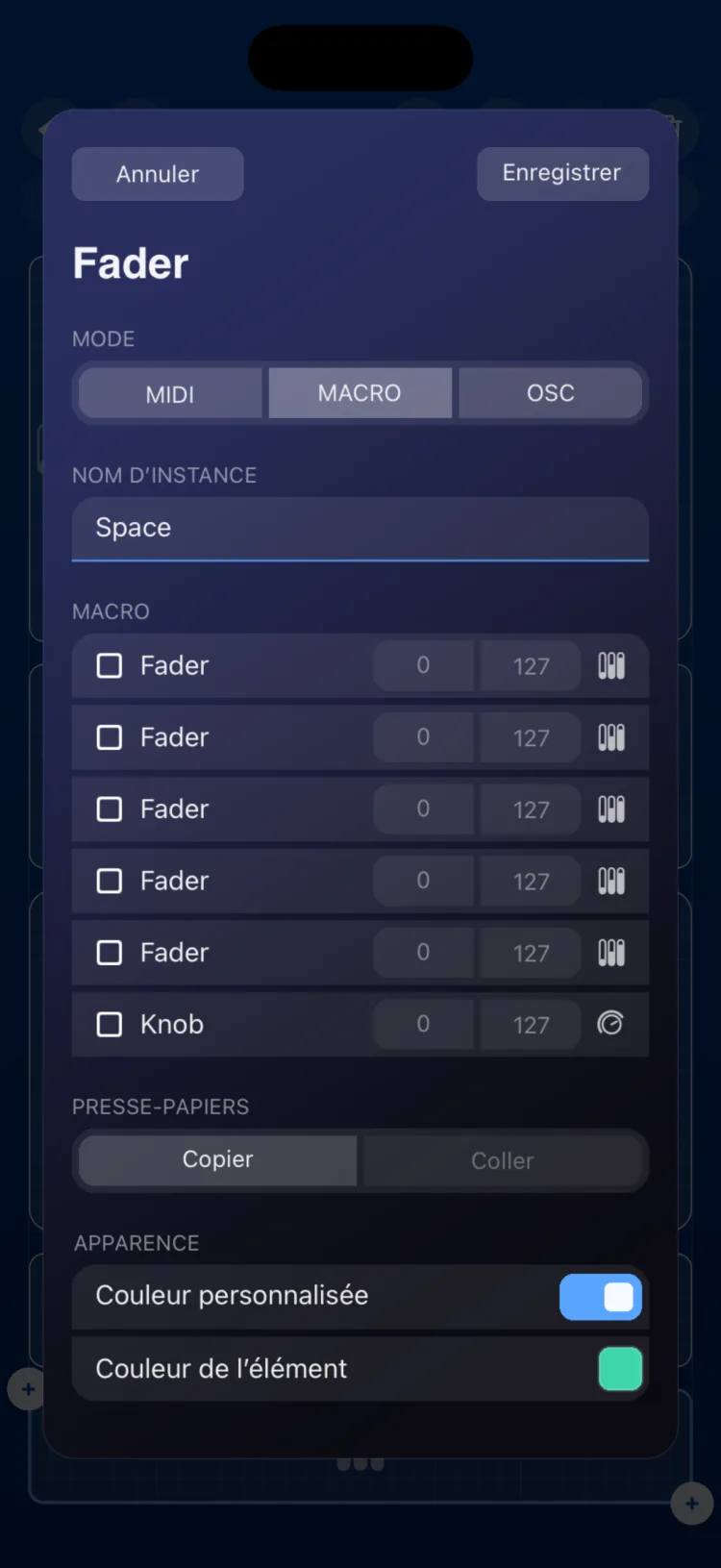

Mode MACRO
En mode MACRO, le contrôle n’envoie lui-même ni MIDI ni OSC : il déplace d’autres contrôles, et chacun d’eux envoie son propre MIDI ou OSC.
- Cibles : vous pouvez choisir n’importe quel Fader ou Knob de la scène qui n’est pas en mode MACRO, et n’importe quel XY Pad (par axe X et axe Y). Les cibles peuvent se trouver sur n’importe quelle page.
- De et À : chaque cible a la valeur qu’elle reçoit quand la macro est à son minimum et celle qu’elle reçoit quand la macro est à son maximum. Elles s’affichent dans l’échelle de la cible : 0–127 pour les cibles MIDI, ou le minimum et le maximum OSC de la cible. Vous pouvez inverser le mouvement en réglant De plus haut que À.
- Quand vous bougez la macro, chaque cible se déplace dans sa plage.
Vous pouvez aussi choisir les cibles et leurs plages en live, en maintenant le doigt sur le bouton de la macro dans Perform (voir Perform).
Un Fader ou un Knob en mode MACRO peut être la cible d’un LFO : le LFO déplace alors toutes les cibles de la macro à la fois.
Le Toggle en mode MACRO propose des cibles supplémentaires ; voir Toggle. Tout le pas-à-pas, avec l’assignation en live, se trouve dans Fader, Knob et Toggle en mode Macro.

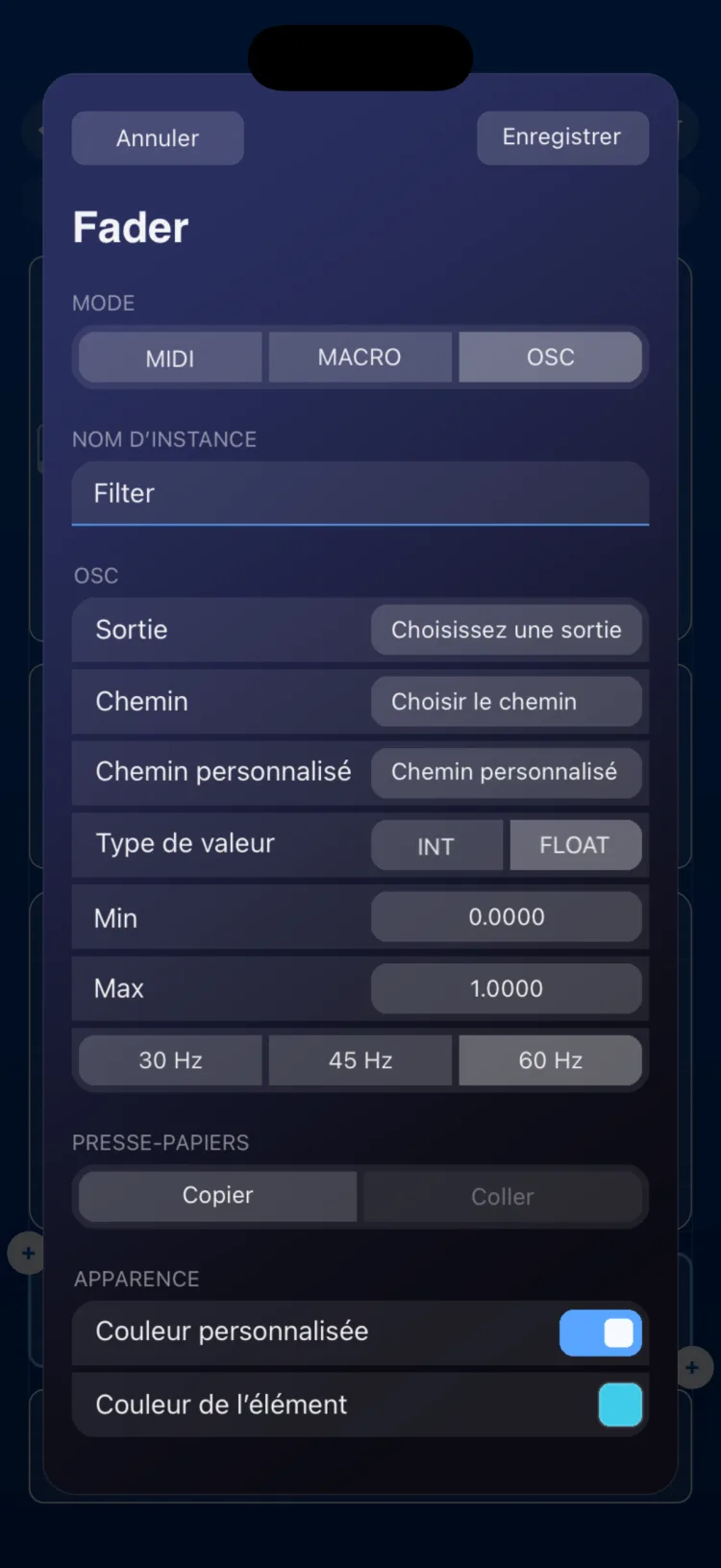

Mode OSC
| Option | Valeurs |
|---|---|
| Sortie | L’une des sorties OSC définies dans les Réglages (voir Connexions MIDI et OSC). |
| Chemin | L’un des chemins de cette sortie. |
| Chemin personnalisé | Texte ajouté à la fin du chemin choisi (/output/path + /custom). Si la sortie n’a pas de chemin, seul le chemin personnalisé est utilisé. |
| Type de valeur | INT ou FLOAT. |
| Min / Max | La plage envoyée. N’importe quel nombre convient ; le minimum doit être inférieur au maximum. |
| Fréquence d’envoi | 30 Hz, 45 Hz ou 60 Hz. Limite le nombre de messages envoyés par seconde pendant que vous bougez le contrôle. La dernière valeur arrive toujours. |
Le format des messages de chaque contrôle est décrit dans Connexions MIDI et OSC.
Limitations
- Le mode MACRO agit toujours sur toute la scène (toutes les pages).
- Un contrôle en mode MACRO ne peut pas être la cible d’une autre macro.
- Le XY Pad n’a pas de mode MACRO. Le Pad, le Clavier et le Pitch Bend n’ont ni mode OSC ni mode MACRO.
- L’OSC fonctionne en envoi uniquement : RigAstra ne reçoit pas d’OSC.
- Les contrôles envoient des CC 7 bits avec une réponse linéaire. Il n’y a ni NRPN 14 bits, ni mapping MCU ou HUI, ni courbes de réponse configurables.
